CiMonD에서 크기와 위치변화 실습, 그리고 visual basic을 이용한 기능구현 안녕하세요? 이번 포스팅에서는 먼저 오전에는 CiMon의 자습서를 보고서, 일종의 위치와 크기변화를 줄 수 있는 예제를 한번 연습해 보고, 이전에 명령식으로 구현한 적이 있는 회로를 이번에는 스크립트를 이용해서 구현하는 방법을 하고자 합니다. 먼저 새 프로젝트를 실행하도록 합니다. 여기서 하나 특이한 것이 있다면, 바로 외부의 그림을 가져오는 기능이 편집이라는 메뉴에 있다는 것을 알았다는 것입니다. 이 기능을 사용하면, CiMon상에서 제어판넬의 특별한 것을 가져와서 더 전문적이어 보이는 제어판넬로 만들 수 있을 것으로 생각이 됩니다. 저는 일단 폭발 그림을 집어 넣는데 성공하였습니다. 태그를 설정하고 그림의 수직변화에 위 스크린샷과 같은 기능을 구현하도록 합니다. 그리고 당연하다면 당연한 것이기는 한데.. 2017. 10. 25.

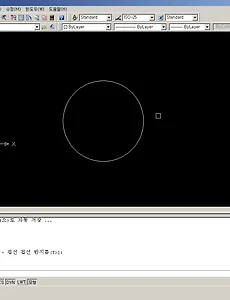

autoCAD의 수업 2일째-각종 CAD의 기능사용과, 레이어의 사용 안녕하세요? PLC 자동제어 과정을 배우면서 전문적인 수준까지는 아니지만, CAD를 보는 과정에도 들어가는데, 이제 지난번 시간에 다 못한 기능을 연습해 보는 것과 동시에 레이어 기능을 사용하는 것까지 실습해 보았으며, 이번 포스팅에서 그에 관련된 내용을 다루고자 합니다. 먼저 원을 그려 보았습니다. 원이라고는 하지만, 자세히 확대해서 보면, 각이 져 있는 것을 볼 수 있습니다. 그래서 이걸 그대로 놔 둘수는 없으니, 다음과 같이 regen이라는 명령어를 원을 선택한 다음 입력하도록 합니다. 제 눈에는 어느정도 나아졌는지 확실하게 보이지는 않지만, 그대로 어느정도 부드럽게 처리가 된 것은 볼 수 있었습니다. rec라고 해서 rectangle명령어를 입력하면, 여기서는 이제 사각형을 그리게 됩니다. 전체적.. 2017. 10. 24.
CiMon에서 경보를 울리는 법과, 스크립트 작업을 하는 법 안녕하세요? 어느덧 PLC 자동제어 과정을 배우면서 3주의 마지막 수업을 정리하는 단계까지 왔는데, 여기서는 CiMon에서 경보라고 해서, 무슨 기계나 공장을 돌리면서 이상이 발생하면 경보를 울려야 하는데, 그런 경고신호를 울리는 것이 바로 경보이며, 더 다양한 작업이라고 해야 할까요? CiMonD가 기본적으로 제공해 주지 않는 기능을 구현하기 위해서는 스크립트라는 작업을 해야 하는데, 이번 포스팅에서는 그 일부를 소개하고자 합니다. 먼저 새로운 프로젝트를 생성한 다음, Main과 ALARM이라는 페이지를 만들도록 합니다. 먼저 태그를 만들어서 이름을 DIG라고 지정을 하고, 그 다음에는 경보태그로 지정이라는 항목을 지정하면 됩니다. 그러면 이 경보태그가 작동을 할 경우 어떤 동작을 할 것인지 '명령식'.. 2017. 10. 23.
타이머를 이용한 실습과 플리커 회로의 제조 안녕하세요? PLC 자동제어 수업을 한지도 슬슬 3주일째가 되어 가는데, 이번에는 릴레이에 이어서 어떻게 타이머를 사용하는 것까지 실습을 하는 단계까지 왔습니다. 다만 타이머를 이용한 실습에 들어가기 전에 릴레이를 이용한 실습을 먼저 하게 되었습니다. 먼저 1번 스위치를 누르고 2번 스위치를 누른 다음 1번 스위치를 누르면 전등에 불이 들어오는 스위치를 구현하는 것이 과제라서 일단 위 스크린샷에 나오는 것과 같은 회로를 한번 만들어 보았습니다. 일단 예상대로 첫번째 스위치를 눌러서 첫번째 릴레이를 ON시키는 데는 성공하였습니다. 이어서 두번째 버튼을 눌러서 두번째 릴레이도 활성화를 시키는데 성공하였습니다. 마지막으로 다시 첫번째 스위치를 누르자, 제대로 전등에 불이 들어오는 것을 확인할 수 있었습니다. .. 2017. 10. 22.
